Вопрос Изометрия DCAD

[Scorohod]

Добрый день.
Не работал ранее в данном плагине, но вот на новом месте пришлось освоить.
Возможно уже были такие вопросы, подскажите тему где посмотреть. но всё же задам.
Вопрос:
1. Почему изометрия выгружается не корректно, сливаются стояки и частично теряются линии?


2. Разворот изометрии выполнен не по ГОСТ 21.602-2016 п. 6.2.1
Схемы систем и узлы схем выполняют в аксонометрической косоугольной фронтальной изометрической проекции в масштабах по таблице 3. Допускается выполнять схемы в прямоугольной изометрической проекции по ГОСТ 2.317. И приложение В.
Приходится потом переделывать схему, зачем тогда изометрия в плагине?



[Евгений Support_DCAD]

Добрый день!
1. Изометрия может выгружаться некорректно из-за ошибок в построение модели. Например, применение неправильного узла обвязки прибора или некорректное наименование стояков и отметок стояков и трубопроводов. Необходимо проверить данные параметры по системе. Если не получится исправить самостоятельно, пришлите Ваш расчёт на электронную почту тех. поддержки DCAD: dcad@ridan.ru.
Изометрическую схему в DCAD нельзя повернуть и поэтому может произойти наложение трубопроводов, стояков и приборов, что затрудняет оформление и восприятие схемы. В плагине DCAD предусмотрены различные варианты выгрузки схемы. Например, разделение по этажам, стоякам, выгрузка отдельных магистралей на этаже и т.д. Подробнее про эти функции можно прочитать в руководстве пользователя на сайте DCAD: https://dcad.online/instruktsii/vstavka_izometrii/
Так же возможен вариант выгрузки схемы в 3д формате IFC. Далее её можно выгрузить в Revit или в AutoCAD и NanoCAD с помощью специальных программ. Инструкция по скачиванию модели IFC и импорт её в NanoCAD есть на сайте DCAD:
https://dcad.online/instruktsii/ifc_load

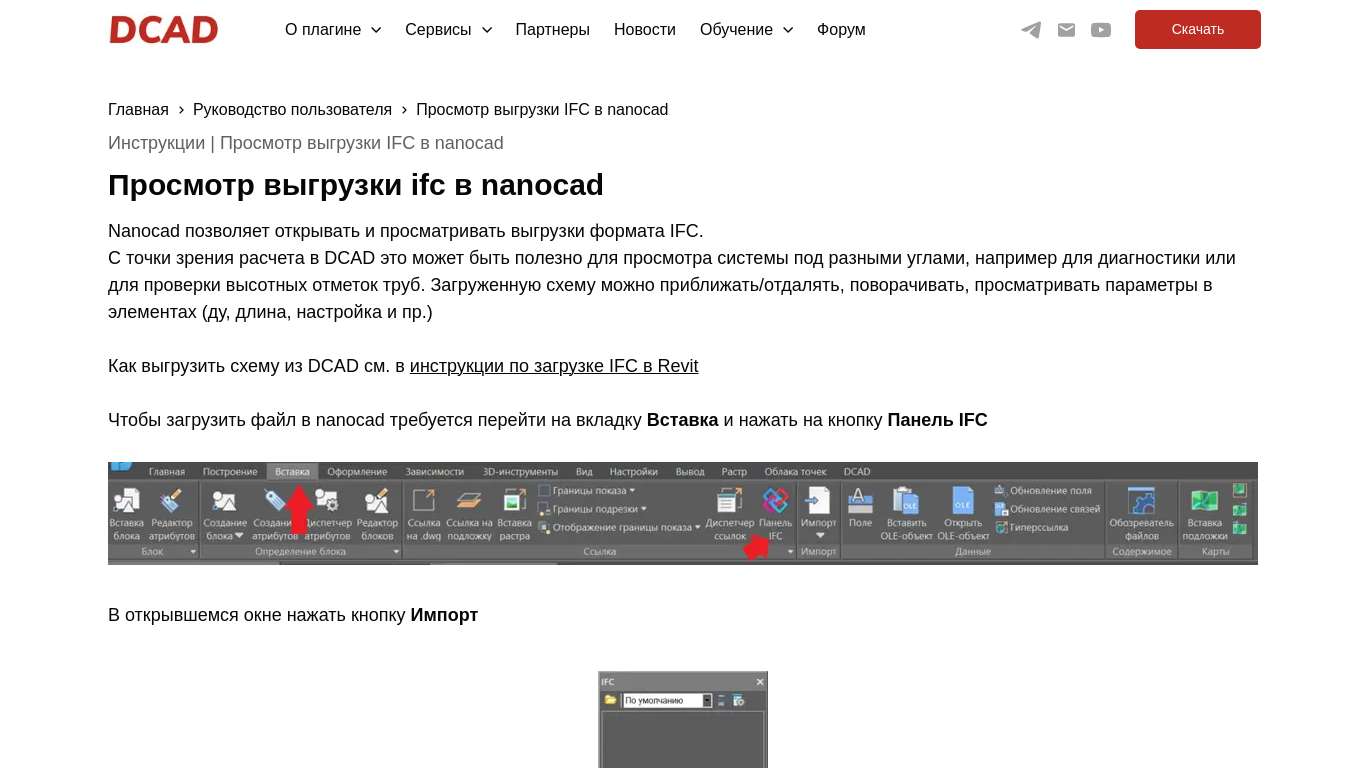

Просмотр выгрузки IFC в nanocad

Инструкция по просмотру файла ifc в nanocad

dcad.online

2. По ГОСТ 21.602-2016 п. 6.2.1 как раз и говорится, что допускается выполнять схемы в прямоугольной изометрической проекции по ГОСТ 2.317. Изометрическая схема DCAD соответствует прямоугольной изометрической проекции по ГОСТ 2.317 и принимается проектной экспертизой.



[Scorohod]

Хорошо, спасибо.
Сейчас проверю отметки



[Scorohod]

Добрый день!
1. Изометрия может выгружаться некорректно из-за ошибок в построение модели. Например, применение неправильного узла обвязки прибора или некорректное наименование стояков и отметок стояков и трубопроводов. Необходимо проверить данные параметры по системе. Если не получится исправить самостоятельно, пришлите Ваш расчёт на электронную почту тех. поддержки DCAD: dcad@ridan.ru.
Изометрическую схему в DCAD нельзя повернуть и поэтому может произойти наложение трубопроводов, стояков и приборов, что затрудняет оформление и восприятие схемы. В плагине DCAD предусмотрены различные варианты выгрузки схемы. Например, разделение по этажам, стоякам, выгрузка отдельных магистралей на этаже и т.д. Подробнее про эти функции можно прочитать в руководстве пользователя на сайте DCAD: https://dcad.online/instruktsii/vstavka_izometrii/
Так же возможен вариант выгрузки схемы в 3д формате IFC. Далее её можно выгрузить в Revit или в AutoCAD и NanoCAD с помощью специальных программ. Инструкция по скачиванию модели IFC и импорт её в NanoCAD есть на сайте DCAD:
https://dcad.online/instruktsii/ifc_load

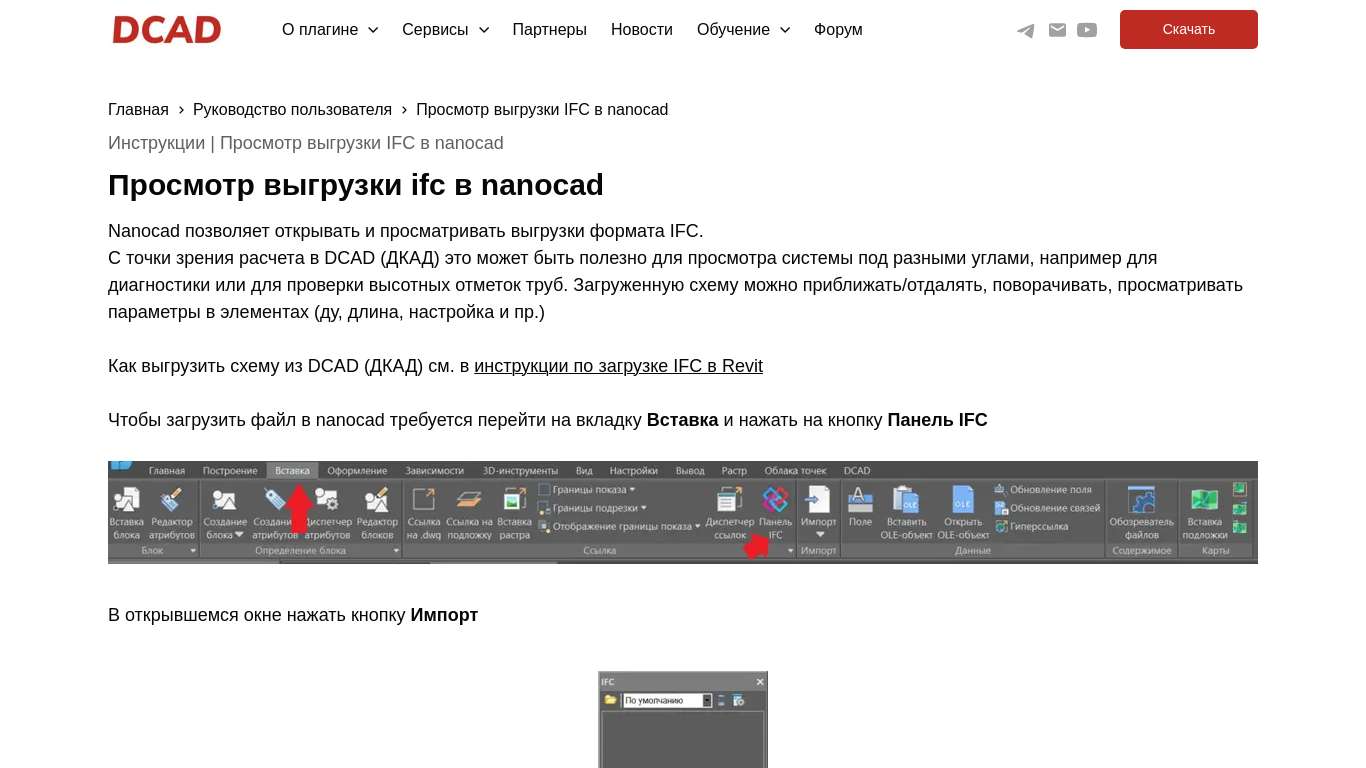

Просмотр выгрузки IFC в nanocad

Инструкция по просмотру файла ifc в nanocad

dcad.online

2. По ГОСТ 21.602-2016 п. 6.2.1 как раз и говорится, что допускается выполнять схемы в прямоугольной изометрической проекции по ГОСТ 2.317. Изометрическая схема DCAD соответствует прямоугольной изометрической проекции по ГОСТ 2.317 и принимается проектной экспертизой.

А в АвтоКаде есть такой импорт файла ifc ?
Работаю на AutoCAD 2010



[Евгений Support_DCAD]

Импортировать файл IFC в AutoCAD можно встроенным функционалом в версии AutoCAD 2018 и выше. А также можно импортировать или конвертировать формат IFC в AutoCAD сторонними приложениями. Например, Autodesk IFC Import/Export или Automesher Application .



[Scorohod]

Здравствуйте.
Видел в примерах на сайте при однотрубной схеме, что при выгрузке изометрии, на ней дублируется запорная арматура, так ли это?
Или попробуйте это исправить, приходится проставлять её ещё раз на схеме.



[Евгений Support_DCAD]

Добрый день!
Есть два режима вставки арматуры в плагине DCAD.
Для добавления арматуры в чертеж необходимо в окне "Арматура проекта" выбрать нужный элемент для добавления и нажать на одну из двух кнопок:

Кнопка "Вставить на план" - вставляет на план арматуру в пригодном для печати формате, размещая её на печатном слое "DCAD-ValvesAndArmatures".

Кнопка "Вставить на план уменьшено" - вставляет на план арматуру в уменьшенном в 4 раза формате, размещая её на непечатном слое "DCAD-ValvesAndArmatures_Unprintable". Данный режим предполагает, что размещаемая на плане арматура участвует в схеме лишь для её расчета и учета в спецификации, но в печать и в изометрию такая арматура выводиться не должна.
Таким образом для размещения арматуры нужно вставлять её на план кнопкой " "Вставить на план" чтобы она отображалась на схеме.
Подробнее про размещение арматуры можно посмотреть на нашем видео уроке: https://vkvideo.ru/playlist/-88856699_2/video-88856699_456239388?linked=1&t=22s



[Scorohod]

Спасибо



[Scorohod]

Здравствуйте.
Подскажите почему стояки так выглядят ?
Задаю 3000 до 3600мм подвал
0 до 3600 первый



[Евгений Support_DCAD]

Добрый день!
Уточните отметку подвала? Чтобы не было наложений уровень пола подавала должен быть -3600, тогда стояк придёт к уровню пола первого этажа.



[Scorohod]

подвал -6,900
первый -3,600
второй 0.000
третий +3,600
Я по подвалу задаю что магистраль должна идти на 3.000 от пола подвала



[Евгений Support_DCAD]

Пришлите пожалуйста Ваш расчёт на почту тех. поддержки dcad@ridan.ru, и мы посмотрим что может быть причиной.



[hap14]

Здравствуйте! Подскажите в чем может быть проблема. Схему считает, но аксонометрию выдает с разрывами в некоторых местах.



[Евгений Support_DCAD]

Добрый день!
Скорее всего стояк на разных этажах находится не соосно. Т.е. если наложить этажи, то стояки будут разнесены. При копировании стояков с этажа на этаж лучше всего привязываться к осям или базовым точкам. Проверьте правильность копирования с привязкой, а так же что планировки имеют одинаковый масштаб и не растянуты по осям .
